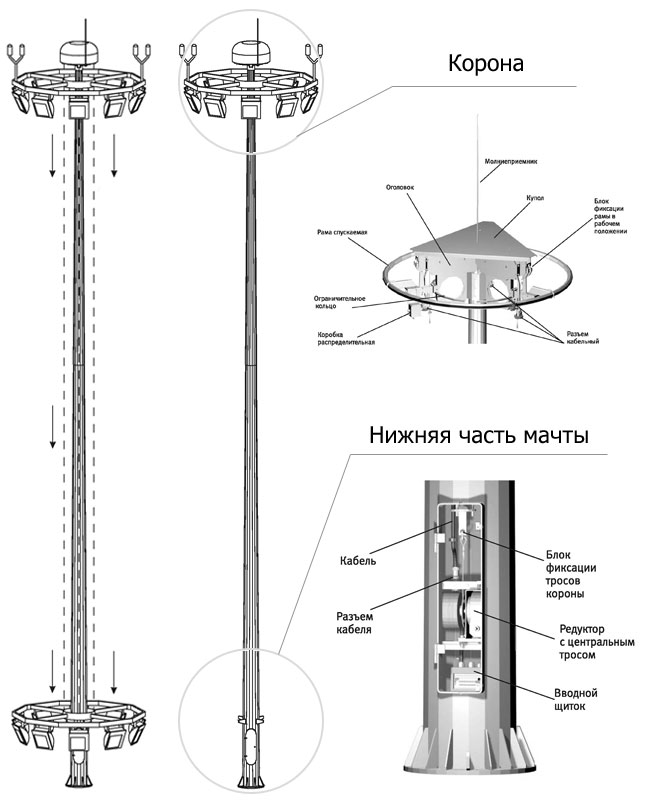

Высокомачтовая опора с мобильной короной
Высокомачтовая опора с мобильной короной

Высокомачтовая опора с мобильной короной

Металлическая опора ВМ предназначена для монтажа на ней осветительных приборов и дополнительного оборудования для освещения в ночное время крупных городских площадок, автострад, морских, речных портов, баз и хранилищ, дворов, АЗС, аэропортов, автомобильных развязок, спортивных комплексов, производственных объектов, терминалов, железнодорожных станций вместе с прилегающими территориями.

Высокомачтовая опора с мобильной короной призвана выдерживать внешние нагрузки нескольких типов – гололёдную, ветровую, снеговую. Нагрузка рассчитывается совместно с находящимися на ней рекламными приборами, осветительными блоками, кронштейнами, автомобильными знаками. Ветровой район эксплуатации от I до VI.

Разновидности мачт

Виды мачт с мобильной короной (отличаются только высотой):

  • ВМО;
  • ВОУ;
  • МГФ-М.

Высокомачтовые опоры с мобильной короной

Высокомачтовые опоры с мобильной короной

View More

Высокомачтовые опоры с мобильной короной

Высокомачтовые опоры с мобильной короной

View More

Мачта ВМ выполняется в виде сборных блоков, при изготовлении должна соответствовать номенклатурному ряду. Её длина может быть: 21, 28, 35, 45 метров. Вес при этом соответственно составляет: 2,86, 3,47, 3,58, 7,05 тонн, в зависимости от района ветра (I-IV).

Антикоррозионная защита соответствует стандарту СНиП 2.03.11-85 «Защита строительных конструкций от коррозии». По желанию заказчиков дополнительно от воздействия наружных агрессивных сред и атмосферных воздействий применяются системы: термодиффузионная оцинковка, холодная, горячая оцинковка.

Толщина слоя покрытия 70-120 мкм. Защитный слой позволяет эксплуатировать изделие 30 лет. Также дополнительно мачта освещения ВМ обрабатывается нанесением лакокрасочного покрытия.

Изготовлена мачта из низкоуглеродистой стали. Форма представлена многогранным решётчатым несущим основанием, либо сквозной фермой в форме правильного квадрата с параллельными поясами по вертикали и горизонтали. Вверху опора выполняется в форме правильного усеченного конуса.

Способы установки

Мачта ВМ устанавливается методом сварки на установочной площадке. Предварительно заливается фундамент из высокопрочного бетона, где закладываются металлические кронштейны из низкоуглеродистой стали. Электроды тщательно подбираются в соответствии с маркой и составом стали. Блоки мачты собираются на болтах и стыкуются плоскими накладками.

Базовые технические характеристики

Обозначение мачты
Размер ствола
Размер фланца
Масса, кг
Количество секций
Грузоподъемность механического привода, кг

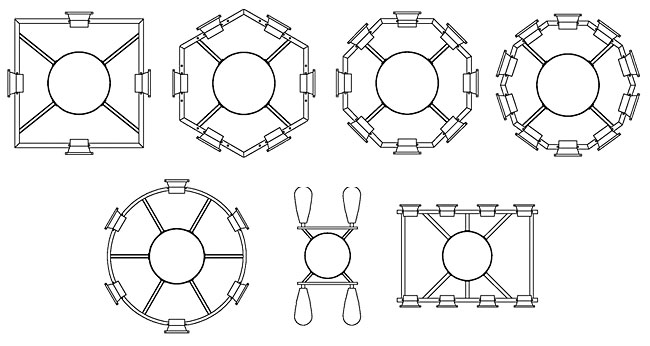

Тип короны / Количество ОП
Ветровые районы эксплуатации
BM-20
20/220/447
650/570/20
954
2
1000
А/8
I,II
BM-25
25/220/500
700/600/20
1249
3
1000
В/12
I,II
BM-25
25/220/550
750/650/20
1273
3
1000
С/18
I,II
BM-30
30/220/600
800/700/30
1711
3
1000
В/12
I,II
BM-30
30/220/650
850/750/30
1802
3
1000
С/18
I,II
BM-35
35/290/820
1060/940/40
2703
4
1000
С/18
I,II
BM-35
35/290/830
1060/940/40
2732
4
1000
С2/20
I,II
BM-40
40/290/930
1160/1050/60
4368
4
1000
С/18
I,II
BM-40
40/290/960
1250/1100/60
4873
4
1000
С2/20
I,II

* Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

Силовые факторы на уровне фланца при проектировании

Район по ветру
ПС
Q mc
N mc
Мизг mcm
II
I
3.221
6.777
74.767
II
II
2.28
6.454
53.181
III
I
4.148
6.777
96.196
III
II
2.938
6.454
68.392
IV
I
5.33
6.777
123.56
IV
II
3.776
6.454
87.822

* Усилия M и Q могут быть направлены в любой вертикальной плоскости

Высокомачтовая опора с мобильной короной

Наша компания производит и поставляет высокомачтовые опоры с мобильной короной собственного производства по доступным рыночным ценам в соответствии «цена=качества». Для заказа опоры ВМ в нашей компании, Вам нужно предоставить следующие данные:

  • Высота опоры.
  • Ветровой район установки опоры.
  • Тип и количество приборов освещения.
  • Схема нацеливания приборов освещения.
  • Количество режимов подключения приборов освещения.

Для получения профессиональной консультации наших менеджеров, относительно изготовления, монтажа, приобретения мачты и других вопросов, позвоните нам по телефону в Москве: 8(495)763-05-03 с понедельника по пятницу, звонки принимаются с 09:00 до 20:00 или оставьте заявку на сайте и мы свяжемся с Вами в кратчайшие сроки.
