Высокомачтовые опоры со стационарной короной

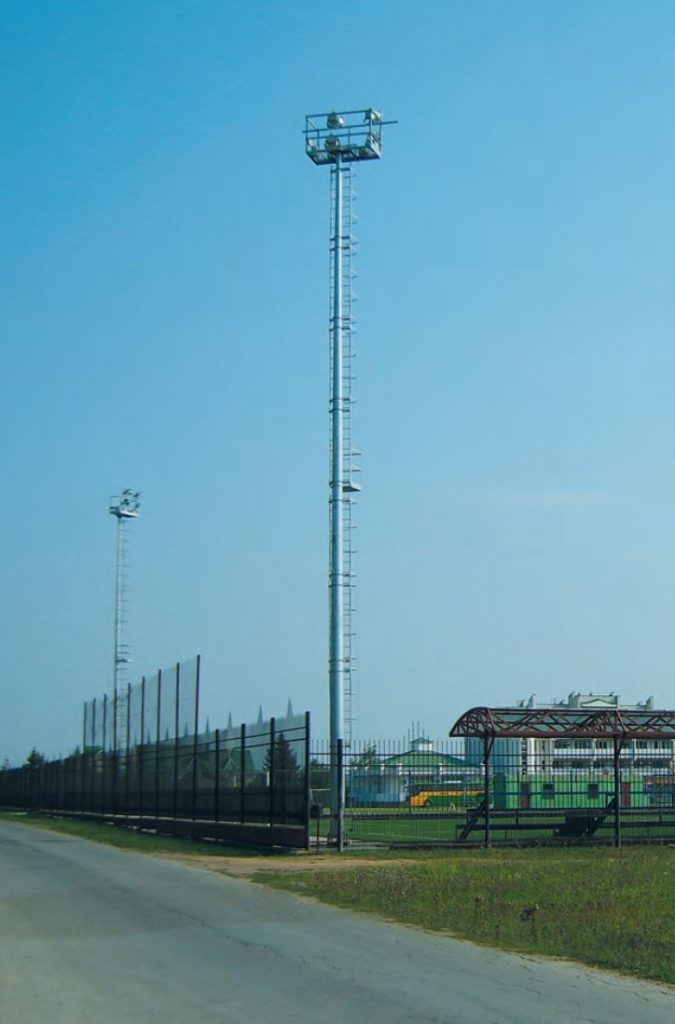

Высокомачтовая опора со стационарной короной

Опоры высокомачтовые со стационарной короной (ОВС) — чрезвычайно популярный вид осветительных конструкций. Они используются там, где для проведения сервисных и технических работ без каких-либо ограничений может быть осуществлен доступ обслуживающего персонала и техники. Сама мачта может быть оборудована дополнительными элементами, площадками и лестницами, которые также могут выполнять различные полезные функции. Ветровой район эксплуатации от I до VI.

Разновидности мачт

Виды мачт со стационарной короной (отличаются массой и высотой):

  • МНОН;
  • ВС;
  • ВСО;
  • ПМС.
Высокомачтовая опора ВМО с мобильной короной

Особенности конструкции

Данный тип опор представляет из себя прожекторную мачту с фиксированной рамой (короной) для установки прожекторов. Стационарная корона представлена большим многообразием форм: прямоугольная, круглая, многогранная, наклонная. Тип короны определяется в зависимости от количества и схемы расположения осветительных приборов. Для доступа к короне без использования специальной техники, на стволе мачты могут устанавливаться лестницы как с защитным ограждением, так и без ограждения со страховочным тросом, площадки для отдыха и дополнительные площадки для размещения оборудования. Все опоры типа ОВС снабжены небольшим молниеприёмником высотой от 0,8 до 4 м, в зависимости от типа короны, если иное не указано в заказе.

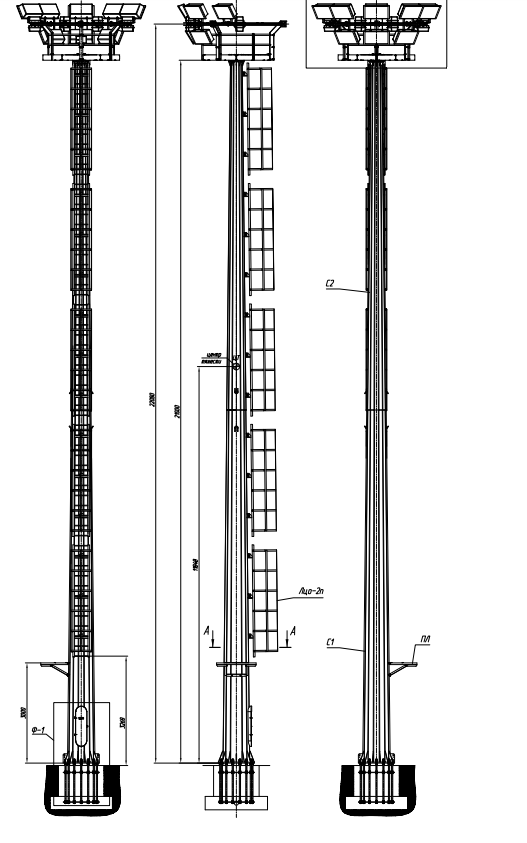

Ствол мачты — это составная секционная сборная металлическая конструкция. Количество секций определяется в зависимости от высоты прожекторной мачты: от 2-х секций и более. Длина секций имеет ограничительные рамки и составляет от 9 до 12 м, что обусловлено техническими параметрами производственного оборудования (камера порошковой покраски, ванна для горячего цинкования, листогибочный пресс, машина плазменной резки имеют определенные габаритные параметры и максимальная длина обрабатываемой заготовки не может превышать 12 метрового значения) и так же ограничивается габаритами транспорта. Высокую нагрузку мачты способны нести благодаря структуре ствола, который имеет форму усечённой 16-ти гранной пирамиды, с уменьшением диаметра от нижней части к верхней. Выбор конической формы обусловлен распределением нагружения в стволе мачты: низ более нагружен, чем верх.

Силовые факторы на уровне фланца при проектировании

ПС
Q mc
N mc
Мизг mcm
I
2.41
3.015
41.9
II
2.19
2.153
29.9

* Усилия M и Q могут быть направлены в любой вертикальной плоскости

Высокомачтовая опора со стационарной площадкой

Техническая информация

Номенклатура
Высота, H, м
Вес, М, кг
Нижний диаметр, D, мм

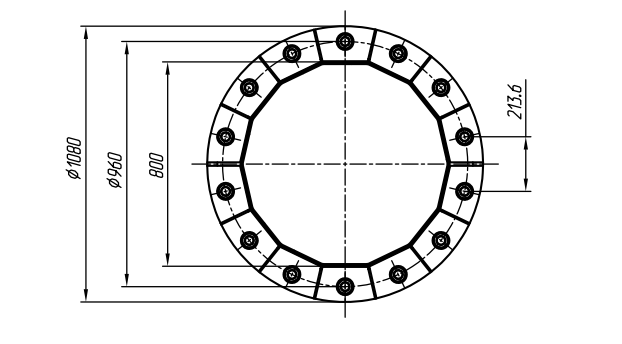

Наружный диаметр фланцы, А, мм
Межцентровое расстояние отверстий, В, мм
Количество секций
Количество осветительных приборов, ОП, 490
ВМОН-16 л/о
16
832
370
580
490
2
6
ВМОН-16 "Sport"
16
555
370
580
490
ВМОН-20 л/о
20
1114
425
600
525
2
10
ВМОН-11
11
506
500
700
600
2
5
ВМОН-16 "Sport"
16
856
520
730
640
ВМОН-16 "Sport"
16
623
520
730
640
ВМОН-30 л/о
30
2211
550
800
700
3
20
ВМОН-25 л/о
25
2076
700
900
800
3
30
ВМОН-35 л/о
35
4000
850
1100
990
4
30
ВМОН-30 л/о
30
3788
870
1130
1020
3
30
ВМОН-25 л
25
800
1095
960
3
28
ВМОН-50
50
8785
1250
1500
1370
ВМОН-40 л/о
40
9260
1300
1700
1500
4
60

Наша компания производит и поставляет высокомачтовые опоры со короной собственного производства по доступным рыночным ценам в соответствии «цена=качества». Для заказа опоры ВМ в нашей компании, Вам нужно предоставить следующие данные:

  • Высота опоры.
  • Ветровой район установки опоры.
  • Тип и количество приборов освещения.
  • Схема нацеливания приборов освещения.
  • Количество режимов подключения приборов освещения.

Для получения профессиональной консультации наших менеджеров, относительно изготовления, монтажа, приобретения мачты и других вопросов, позвоните нам по телефону в Москве: 8(495)763-05-03 с понедельника по пятницу, звонки принимаются с 09:00 до 20:00 или оставьте заявку на сайте и мы свяжемся с Вами в кратчайшие сроки.
